原厂百昌双本振四输出5G高频头C头K-B1000四输出5150-5750本镇


查看大图

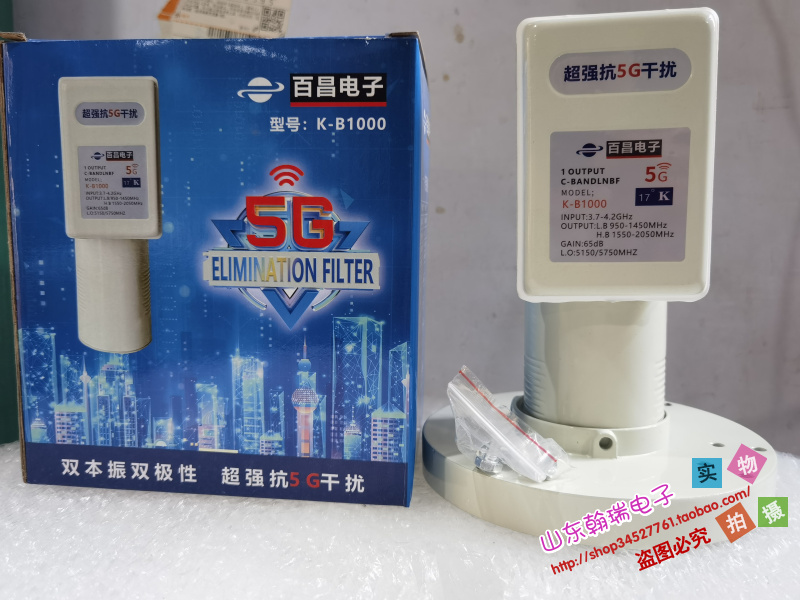

原厂百昌双本振四输出5G高频头C头K-B1000四输出5150-5750本镇

百昌双本振四输出5G高频头C头K-B1000单输出5150-5750本镇,适合工程专用大锅降频器高频头。

  • 商品编号:G5EBBAF9327EB8
  • 商品重量:400.000 克(g)
  • 货  号:K-B1000
  • 品  牌:成都百昌电子
  • 计量单位:
  • 所得积分:180
  • 市场价: ¥220       点击这里给我发消息
  • 销售价: ¥180
  • 节省: ¥40
购买数量:
  (库存54)
app hook

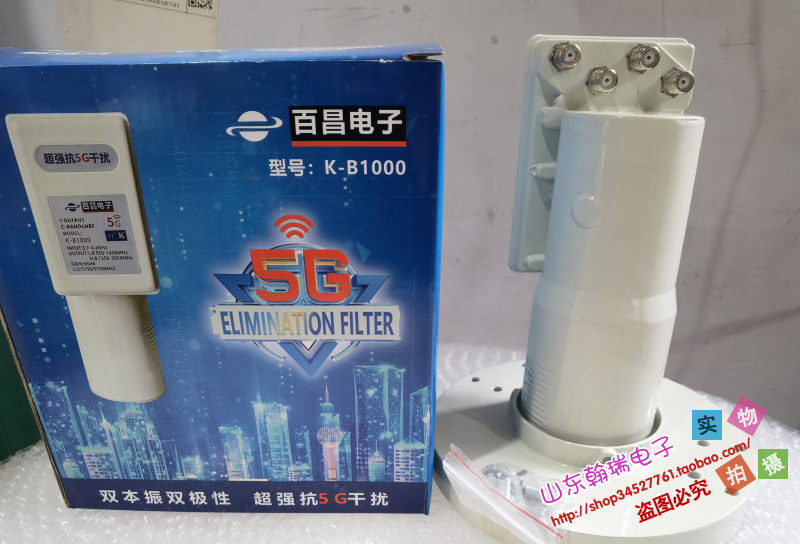

原厂百昌双本振四输出5G高频头C头 K-B1000 ,四输出5150-5750本镇。

详细介绍

适用于一面天线同时供多户和多台接收机使用:

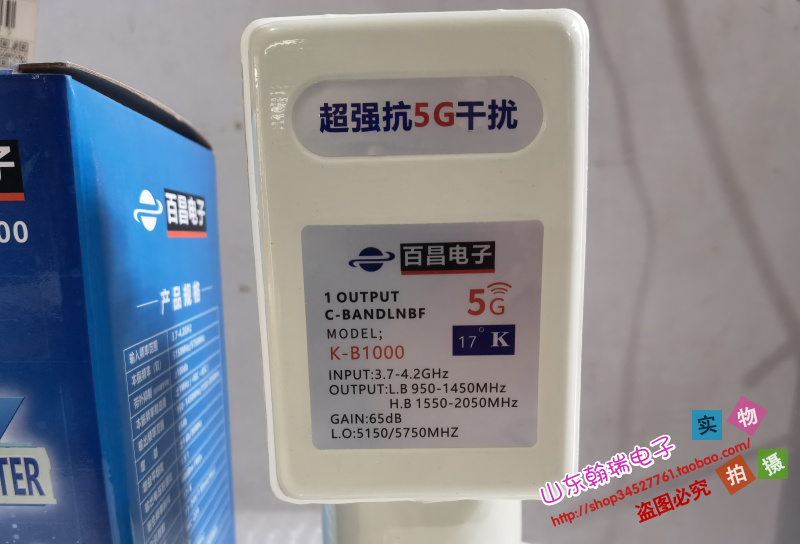

Input Frnq. :3.7-4.2GHz
Output Frnq.: H:950-1450MHz V:1550-2050
 MHz L.O: H:5150MHz V:5750MHz
Noice Figure:17°K
    C波段双极化双本振单输出高频头(配三环馈源盘),水平极化和垂直极化互不干扰,高增益,稳定可靠,工程专用。
    不管是C波段卫星信号还是Ku波段卫星信号,在高频头上都要进行变频处理,变频后一律输出950-2150(MHz)范围的中频信号,由于天线聚焦在高频头馈源腔内既有水平极化的信号又有垂直极化的信号,人们在单本振双极化高频头内设计了一个切换器,当接收机通过同轴电缆向高频头提供18V的电压时,这个切换器就让水平极化的信号通过,然后进入后面的放大、变频电路并最终输入接收机,而当接收机通过同轴电缆向高频头提供13V的电压时,这个切换器就让垂直极化的信号通过,这就是为什么接收机的界面上要有一个“极化”的设计选项,这种单本振双极化高频头在某一时刻只能输出一个极化的卫星信号,两个接收机用这种单本振高频头只能同时接收相同极化的节目。现在谈谈两机接收互不影响要用到的双本振单输出C波段高频头,这种高频头内就没有上面说的极化切换器了,其内部设计了两个独立的变频电路,分别并同时对水平极化和垂直极化的卫星信号作变频放大处理,然后再混合在一起通过同轴电缆输入接收机中,由于C波段水平极化和垂直极化信号的频率范围都在3.7-4.2(Hz)范围内,并且这两套电路同时工作,为避免两种极化的信号经变频后有同频率或频率相差极小的两套节目进入接收机的现象(那就乱套了),人们就把双本振单输出C波段高频头内两个本振频率一个设计为:5150MHz,另一个设计为:5750MHz。这样就使两种极化的节目的频率“井水不犯河水”了。水平3.7-4.2(GHz),经5150Mhz变频后成为:1450-950MHz的信号,垂直3.7-4.2(GHz)经5750MHz变频后成为2050-1050MHz。
